直流調速器工作原理與電路分析

作者：admin 瀏覽量：525 來源：本站時間：2021-03-11 10:03:11

信息摘要：

熱烈慶祝寧波哲遠自動化設備有限公司網站正式成立！

直流調速器是一種電機調速裝置，包括電機直流調速器、脈寬直流調速器、可控硅直流調速器等，一般為模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。具有體積小、重量輕等特點，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。

直流調速器就是調節直流電動機速度的設備，

由于直流電動機具有低轉速大力矩的特點，是交流電動機無法取代的，因此調節直流電動機速度的設備——直流調速器具有廣闊的應用天地。

適用場合

下列場合需要使用直流調速器：

1.需要較寬的調速范圍；

2.需要較快的動態響應過程；

3.加、減速時需要自動平滑的過度過程；

4.需要低速運轉時力矩大；

5.需要較好的挖土機特性，能將過載電流自動限制在設定電流上。

以上五點也是直流調速器的應用特點。

應用范圍

數控機床、造紙印刷、紡織印染、光纜線纜設備、包裝機械、電工機械、食品加工機械、橡膠機械、生物設備、印制電路板設備、實驗設備、焊接切割、輕工機械、物流輸送設備、機車車輛、醫療設備、通訊設備、雷達設備、衛星地面接收系統等。

直流調速器的工作原理

直流調速器就是調節直流電動機速度的設備，上端和交流電源連接，下端和直流電動機連接，直流調速器將交流電轉化成兩路輸出直流電源，一路輸入給直流電機礪磁（定子），一路輸入給直流電機電樞（轉子），直流調速器通過控制電樞直流電壓來調節直流電動機轉速。同時直流電動機給調速器一個反饋電流，調速器根據反饋電流來判斷直流電機的轉速情況，必要時修正電樞電壓輸出，以此來再次調節電機的轉速。

直流電機的調速方案一般有下列3種方式：

1、改變電樞電壓；（最長用的一種方案）

2、改變激磁繞組電壓；

3、改變電樞回路電阻。

其實就是可控硅調壓電路，電機拖動課本上非常清楚了直流調速分為三種：轉子串電阻調速，調壓調速，弱磁調速。轉子串電阻一般用于低精度調速場合，串入電阻后由于機械特性曲線變軟，一般在倒拉反轉型負載中使用調壓調速，機械特性曲線很硬，能夠在保證了輸出轉矩不變的情況下，調整轉速，很容易實現高精度調速弱磁調速，由于弱磁后，電機轉速升高，因此一般情況下配合調壓調速，與之共同應用。缺點調速范圍小且只能增速不能減速，控制不當易發生飛車問題。

直流調速器是一種電機調速裝置，包括電機直流調速器，脈寬直流調速器，可控硅直流調速器等。一般為模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。該調速器體積小、重量輕，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。

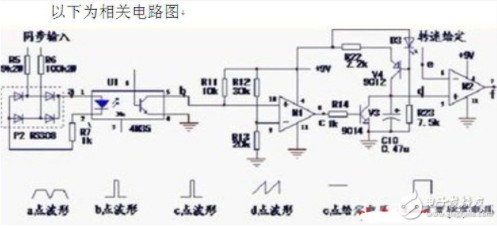

直流調速器電路原理分析

主電路調速器的主電路采用了先交流調壓后整流的電路形式，先用雙向晶閘管V1對輸入交流電壓進行調節，再由P4橋式整流電路對調節后的電壓進行整流，供直流電機電樞繞組A1、A2端子的供電;勵磁電源，則由P1對交流220V直接整流后，供F1、F2勵磁線圈端子。在電源輸入回路中串聯了4A保險管，起到對雙向晶閘管V1的第二重（第一重保護由N3、N4完成）過載與短路保護。R1、C2并聯在晶閘管的T1、T2兩端，吸收有害尖峰電壓能量，對晶閘管起到過壓保護作用。
